4600 anni di dendrologia e l’Hockey Stick

Durante la preparazione di un altro post, ho analizzato un dataset dendrologico, cioè una serie temporale di indici di crescita degli anelli di alberi situati in una zona ben definita, un po’ particolare: nella versione con i dati fino al 1980 e per le cronologie relative alla Sheep Mountain (SHP,California), ha costituito un importante elemento nella definizione dell’Hockey Stick di Mann-Bradley-Hughes 1998 e 1999 (lavori noti con le sigle MBH98 e MBH99).

Per la controversia sull’Hockey Stick vedere ad es. Wikipedia, qui e, per un recente sviluppo su nuovi dati, due post di Steve McIntyre su Climate Audit, qui.

I dati dendrologici sono disponibili nel sito NOAA-NCDC, dove sono disponibili anche la mappa e tutte le informazioni necessarie. Il dataset che ho scaricato si chiama ca667.rwl ed è aggiornato al 2005. Forniscono i dati Salzer e Hughes (l'”H” dei lavori MBH citati nel riquadro sopra). Il dataset è costituito da 311 “sotto-dataset” chiamati cronologie, ognuna delle quali fa riferimento ad un tipo albero e ad un intervallo temporale, per un totale di circa 142500 valori singoli. Gli specialisti scelgono accuratamente una o più cronologie da cui estrarre le informazioni finali e la calibrazione in temperatura dei dati.

fig1

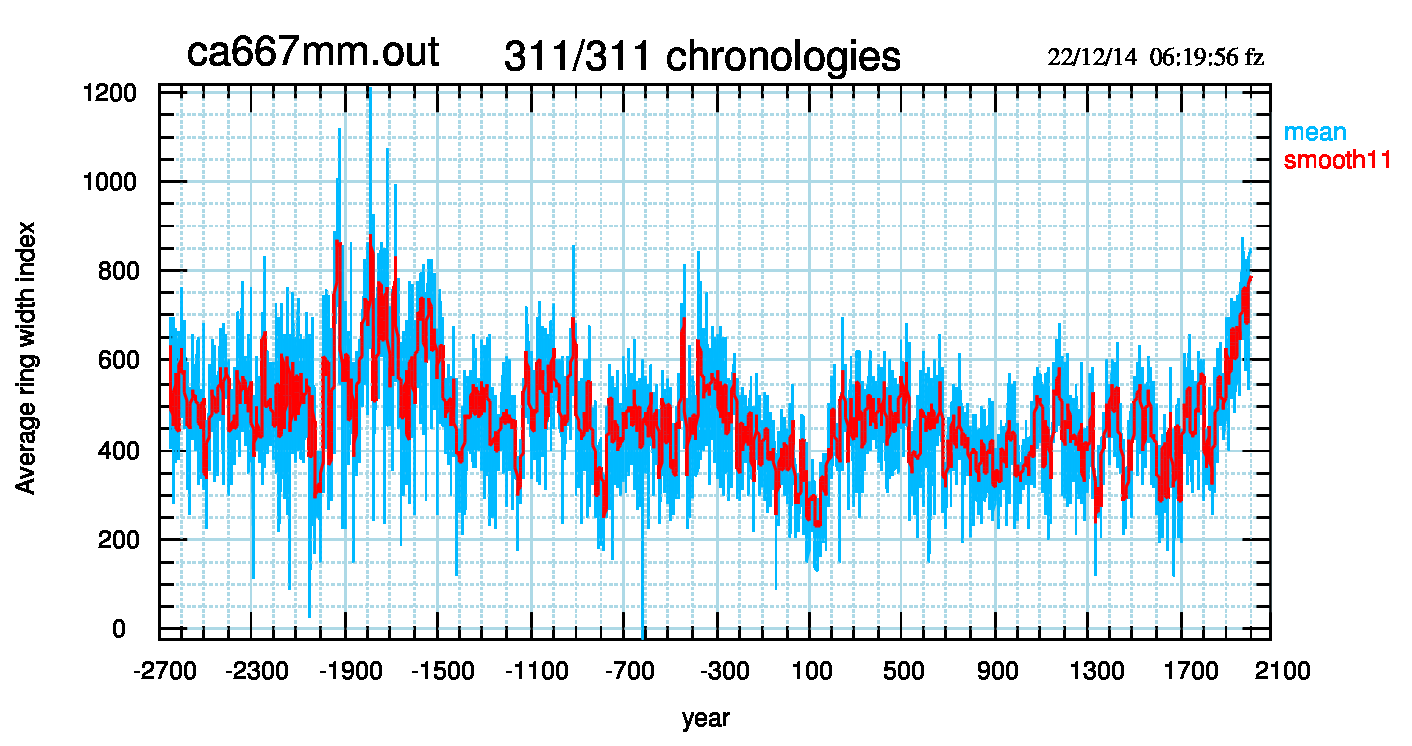

Fig.1: I dati del dataset ca667 mediati su tutte le cronologie disponibili. Il grafico in rosso rappresenta i dati filtrati (filtro passa-basso) con passo 11 anni.

Io ho preferito calcolare il valori medi, per ogni singolo anno, su tutte le cronologie disponibili e ho voluto lasciare i valori originali di larghezza degli anelli e non trasformare questo dato in temperatura o anomalia. Questi dati sono riportati in Fig.1 (pdf), da cui appare nettamente a) una crescita costante della larghezza degli anelli degli alberi a partire da circa il 1830 e b) che un fenomeno simile non si osserva almeno nei 1000 anni precedenti, cioè il certificato di nascita dell’Hockey Stick. Però, avendo a disposizione più di 4600 anni, possiamo vedere che esistono periodi in cui il tasso di crescita (o di diminuzione) degli anelli è paragonabile o superiore al tasso di crescita successivo al 1830 (con qualche cautela, dovuta al post-1980, potremo chiamarlo “tasso di crescita attuale”).

Per mettere in evidenza le crescite e le diminuzioni, nella Fig.2 (pdf) ho annotato lo stesso grafico di Fig.1 con i periodi di crescita e diminuzione, con le rispettive pendenze, in unità delle ordinate per anno, con le estensioni dei minimi solari (da Oort a Dalton) e con le estensioni del Periodo Caldo Romano (RWP), del Periodo Caldo Medievale (MWP) e della Piccola Età Glaciale (LIA).

fig2

Fig.2: Come Fig.1, con annotati i vari elementi descritti nel testo.

cm32.html

Le pendenze sono calcolate in modo grossolano come rapporto tra la variazione in ordinata e variazione in ascissa, con riferimento ai dati filtrati (linea rossa). I valori numerici usati sono quelli della tabella successiva.

 _______________________________________________
|Start-End  |Range,t| Ring Index|Range,i|  i/t  |
|___________|_______|___________|_______|_______|
|  year     | years |  adimens. | adim. |  yr^-1|
|===========|===================================|
|-2000,-1920|   80      300,850     550    6.9  |
|-1860,-1790|   70      400,870     470    6.7  |
| -800,-900 |  100      700,250     450   -4.5  |
| -380,+140 |  520      600,220     380   -0.7  |
|  140,250  |  110      220,550     285    2.6  |
| 1830,2005 |  175      300,800     500    2.9  |
|===========|===================================|

L’unica pendenza nettamente inferiore a quella attuale riguarda il periodo -380,+140 che copre quasi esattamente il Periodo Caldo Romano: qui non mi è chiaro perché in periodo mediamente caldo debba esistere una così netta diminuzione del tasso di crescita degli anelli. Credo sia un aspetto del noto “problema della divergenza” tra tasso di crescita degli alberi e temperatura che potrebbe rendere poco attendibili -almeno in certi periodi- le calibrazioni in temperatura dei dati dendroclimatici. Un altro esempio dello stesso problema si nota, a mio parere, durante la LIA, caratterizzata -periodo freddo- da almeno tre picchi di crescita degli anelli. In conclusione, e osservando tutto dalla prospettiva della crescita degli anelli, si può dire che la crescita attuale esiste e si configura come un episodio dei molti (almeno sei identificati qui) che hanno caratterizzato la variabilità naturale del nostro pianeta.

Per parafrasare i risultati del lavoro di Esper et al., 2014, descritto su CM da Guido Guidi qui, relativo alle temperature dell’Europa settentrionale, si può dire che la crescita degli anelli è costantemente diminuta ad un tasso di 25 unità per millennio negli ultimi 4600 anni. I valori numerici dei fit sono nel sito di supporto e qui riporto le pendenze (in unità delle ordinate per anno) di tre periodi con e senza la crescita attuale.

Periodo pendenza
± dev.std.
-2649,2005 -0.025±0.001
200, 2005 +0.028±0.005
200,1830 -0.025±0.005

Post-1980
Steve McIntyre, nei post citati all’inizio, sottolinea come i dati di Sheep Mountain (SHP) mostrassero una forte crescita fino al 1980 mentre i valori successivi, fino al 2009, sono caratterizzati da una diminuzione generalizzata relegando così i primi ad una fluttuazione statistica. Queste considerazioni vengono fatte sulla base di una o più cronologie, anche definite dall’esposizione nord-sud o est-ovest degli anelli studiati. In più, i dati fino al 2009 non sono ancora disponibili sul dataset NOAA e sono stati digitalizzati da McIntyre dalle figure di Salzer et al.,2014.

Nel dataset sono disponibili i dati fino al 2005 e, anche se non riguardano solo le cronologie SHP, mostrano in Fig.3 (pdf) la rapida diminuzione della crescita dopo il 1980 e fino al 1994, e una successiva risalita.

fig3

Fig.3:Zoom degli ultimi 55 anni del dataset ca667.rwl per evidenziare la diminuzione dopo il 1980 e la successiva risalita dopo il 1994.



Tutti i grafici e i dati, iniziali e derivati, relativi a questo post si trovano nel sito di supporto qui
